Как устроена спутниковая станция VSAT

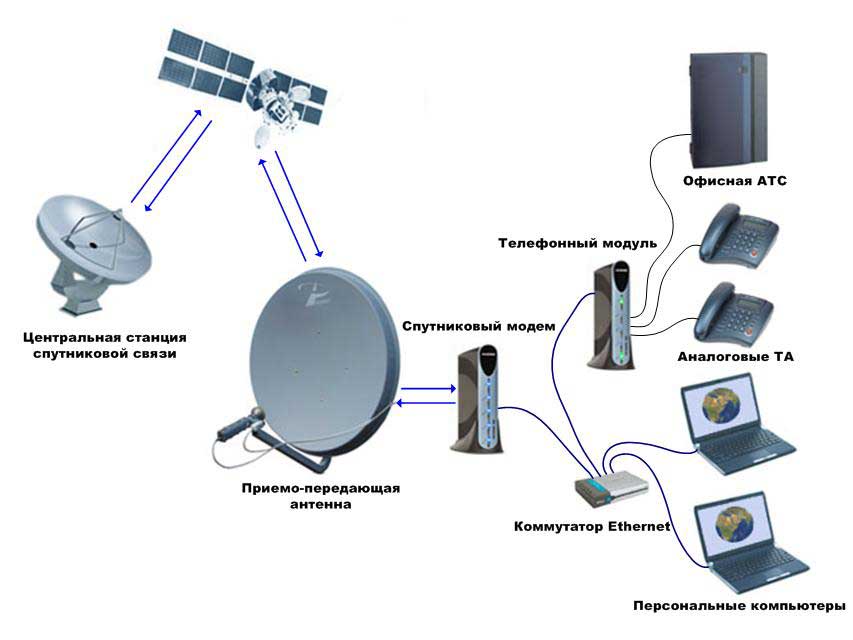

Спутниковая станция VSAT, как и любая другая система связи, использующая для передачи полезного сигнала модулированные электромагнитные колебания, имеет в своем составе приемопередающую антенну, радиочастотные (коаксиальные) кабели и спутниковый модем, в котором происходит обработка принятого со спутника в прямом канале сигнала, и формирование сигнала, который будет передан на спутник в обратном канале. К модему через стандартный интерфейс Ethernet кабелем UTP (витая пара) могут быть подключены как отдельные персональные компьютеры, так и локальные сети, от небольших офисных сетей до сетей масштаба крупного предприятия. Кроме того, при наличии телефонного модуля, подключеного к спутниковому модему через интерфейс Ethernet, можно организовать телефонную связь, используя обычные телефонные аппараты, или подключив к телефонному модулю офисную АТС. Спутниковая станция VSAT через бортовые ретрансляторы спутника связи взаимодействует с центральной станцией спутниковой связи (Телепорт), через которую осуществляется выход в телефонную сеть общего пользования и сеть Интернет. Также с центральной станции осуществляется управление и мониторинг всех станций VSAT сети.
Немного о спутниковых антеннах для станций VSAT. Сверхзадача любой приемной антенны — максимально эффективно "поймать" распространяющийся в свободном пространстве слабый радиосигнал и преобразовать его в электрический сигнал, пригодный для обработки радиоприемным устройством. Любая приемная антенна теоретически может быть и передающей, поскольку антенна — обратимое устройство. Но для спутниковой связи это не совсем справедливо. Очень часто наши потенциальные клиенты задают вопрос — а можно ли использовать уже имеющуюся телевизионную приемную спутниковую антенну для станции VSAT? Ответ однозначный — нет. Зеркало антенны VSAT изготовлено с гораздо большей точностью, элементы крепления облучателя и активных устройств расчитаны на тяжелый блок усилителя мощности, в отличии от гораздо более легкого блока LNB. Мощность передатчика наземной станции VSAT не превышает 2 W, а расстояние до спутника около 36 000 км. Поэтому условия распространения радиосигнала в обратном канале крайне неблагоприятны. Этим и обусловлены жесткие требования к правильной геометрии антенны, ее общей механической стабильности. Для спутниковой связи используются разные типы антенн, но самый распространенный тип — параболические антенны. Параболическая антенна сама по себе ничего не принимает, ее задача - "собрать" электромагнитные колебания в одной точке, фокусе антенны.
В этой точке размещается жестко закрепленный облучатель, к которому присоединен блок LNB, который часто называют конвертером, или МШУ. Основное назначение LNB — преобразование принятого слабого сигнала с очень высокой частотой в значительно более низкочастотный сигнал промежуточной частоты, которой уже можно передать по коаксиальному кабелю до спутникового модема без значительных потерь. Поскольку мы имеем дело с приемопередающей антенной, к облучателю присоединен еще один блок — усилитель мощности, или BUC. Его задача — преобразовать передаваемый на него от спутникового модема сигнал промежуточной частоты передатчика в высокочастотный сигнал, усилить его и передать на спутник. LNB и BUC работают на общий облучатель, взаимное влияние приемной и предающей части исключается с помощью специального устройства: кросполяризационого дуплексера и режекторного фильтра.

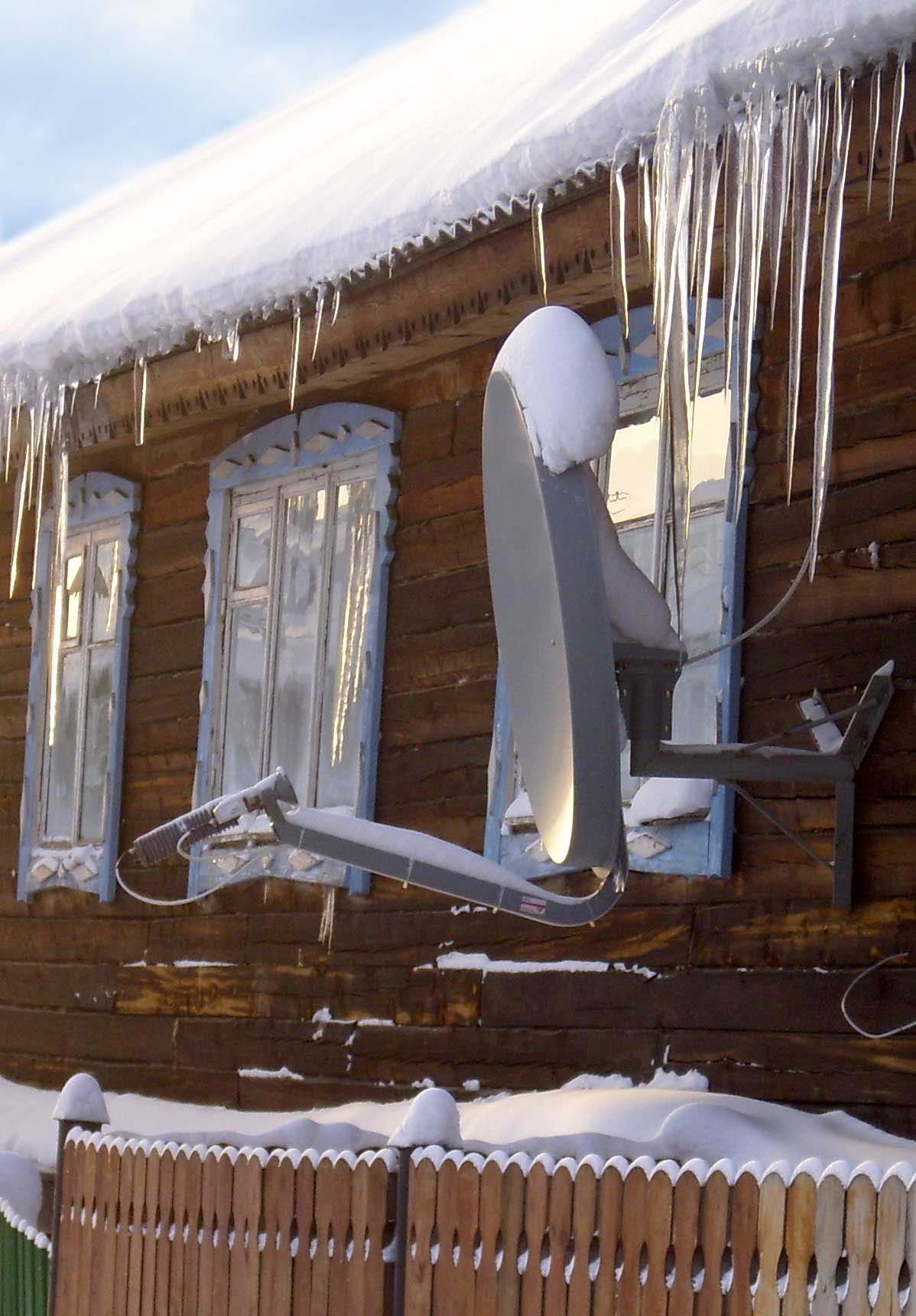

На станциях VSAT, как правило, используются так называемые офсетные антенны. Основные преимущества подобных антенн - отсутствие затенения отражающей поверхности антенны облучатетелем, и самое главное — практически вертикальное расположение зеркала антенны, что значительно облегчает крепление таких антенн на вертикальных поверхностях, а так же исключает накопление на зеркале снега и льда. Спутниковая антенна станции VSAT может распологаться на любой площадке на поверхности земли, на стене здания. Главное условие — отсутствие каких либо препятсвий в южном направлении, закрывающих сектор неба в точке расположения спутника. Даже небольшое деревце может серьезно ухудшить работу станции. Ну и не нужно забывать о прочности крепления антенны, иначе первый же сильный ветер может унести антенну, или нарушить ее юстировку.
Системы спутниковой связи вобрали в себя самые передовые достижения в области радиоэлектроники, техники связи, спутниковых технологий. Алгоритмы обработки, модуляции, кодирования сигнала используют сложнейший математический аппарат. Но для конечного пользователя использование спутниковых станций VSAT стало максимально простым и удобным. Поэтому мы можем смело заявить: спутниковая связь — это просто!
